止まり穴 面取り基本形
止まり穴 面取り基本形 Tight hole basic type with chamfer

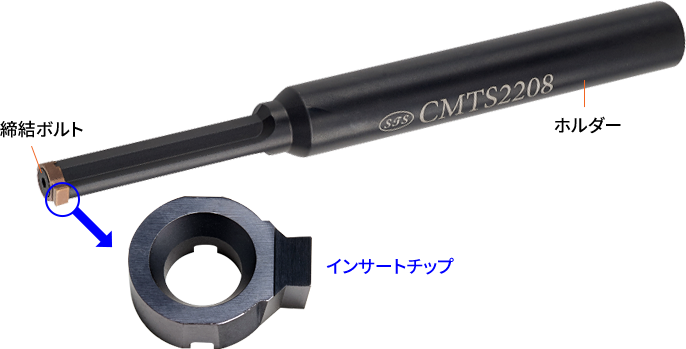

ホルダー
| モデル名 | 対応インサート | 最小口径 (Ø) | 加工長さ (㎜) (B) | 切削深さ (㎜) (dp) | 突出部長さ (㎜) (C) | ホルダー直径 (Ø) (D) | 全長 (㎜) (L) |
|---|---|---|---|---|---|---|---|
| CTH1004 | CTT04S | 10 | 40 | 1.8 | 1.0 ~ 1.5 | 31 | 300 |
| CTH1204 | CTT04 | 12 | 40 | 1.8 | |||
| CTH1405（注文製作) | CTT05S | 14 | 50 | 2.3 | |||
| CTH1505 | CTT05 | 15 | 50 | 2.3 | |||
| CTH1806 | CTT06 | 18 | 60 | 2.8 | |||
| CTH2007 | CTT07 | 20 | 70 | 3.3 | |||
| CTH2208 | CTT08 | 22 | 80 | 3.3 | |||
| CTH2510 | CTT10 | 25 | 100 | 3.3 |
インサートチップ
| モデル名 | キー溝規格 (㎜) | 標準切削 (国際標準) (㎜) dp × R × C |
外形寸法 (㎜) d × L × H |
公差 | ||
|---|---|---|---|---|---|---|
| 精密級 | 一般級 | 特殊形 | ||||
| CTT04S | 4 | 1.8 × R0.1 × C0.1 | 7 × 8.7 × 5 | +0.005 ~ +0.015 |
+0.04 ~ +0.05 |
注文製作 |
| CTT04 | 4 | 1.8 × R0.1 × C0.1 | 8.8 × 10.7 × 5 | |||
| CTT05S | 5 | 2.3 × R0.2 × C0.1 | 10 × 12.3 × 5 | |||
| CTT05 | 5 | 2.3 × R0.2 × C0.1 | 10 × 13.2 × 5 | |||
| CTT06 | 6 | 2.8 × R0.2 × C0.2 | 12 × 15.6 × 5 | |||
| CTT07 | 7 | 3.3 × R0.2 × C0.2 | 14.5 × 18.5 × 6 | |||
| CTT08 | 8 | 3.3 × R0.2 × C0.2 | 15.5 × 19.7 × 7 | |||
| CTT10 | 10 | 3.3 × R0.2 × C0.3 | 17 × 22.3 × 7 | |||
