通り穴長形
通り穴長形 Thru long hole type

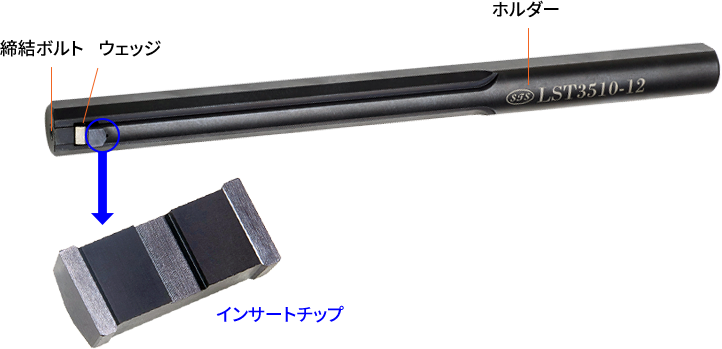

ホルダー
| モデル名 | 対応インサート | 最小口径 (Ø) | 加工長さ (㎜) (B) | 切削深さ (㎜) (dp) | 突出部長さ (㎜) (C) | ホルダー直径 (Ø) (D) | 全長 (㎜) (L) |
|---|---|---|---|---|---|---|---|
| LST2505-6 (注文製作) | LTT05-LTT06 | 25 | 150 | 3.5 | 8.5 | 25 | 380 |
| LST2707-8 | LTT07-LTT08 | 27 | 200 | 5.0 | 13.5 | 25 | |
| LST3010 -12 | LTT10-LTT12 | 30 | 6.2 | 15.7 | 25 | ||
| LST3510 -12 | LTT10-LTT12 | 35 | 5.5 | 15.7 | 30 | ||
| LST4014 -16 | LTT14-LTT16 | 40 | 7.7 | 17.6 | 33 | ||
| LST4518 -20 | LTT18-LTT20 | 45 | 11.3 | 17.5 | 35 |
インサートチップ
| モデル名 | キー溝規格 (㎜) | 外形寸法 (㎜) b × L × H |
公差 | ||
|---|---|---|---|---|---|
| 精密級 | 一般級 | 特殊形 | |||
| LTT05 | 5 | 5 × 17 × 7.5 | +0.01 ~ +0.02 |
+0.04 ~ +0.05 |
注文製作 |
| LTT06 | 6 | 6 × 17 × 7.5 | |||
| LTT07 | 7 | 7 × 19 × 7.5 | |||
| LTT08 | 8 | 8 × 19 × 7.5 | |||
| LTT10 | 10 | 10 × 25 × 9.5 | |||
| LTT12 | 12 | 12 × 25 × 9.5 | |||
| LTT14 | 14 | 14 × 30 × 10 | |||
| LTT15 | 15 | 15 × 30 × 10 | |||
| LTT16 | 16 | 16 × 30 × 10 | |||
| LTT18 | 18 | 18 × 32 × 11 | |||
| LTT20 | 20 | 20 × 32 × 11 | |||
