組立手順
スロッター工具の組立手順 Sequence

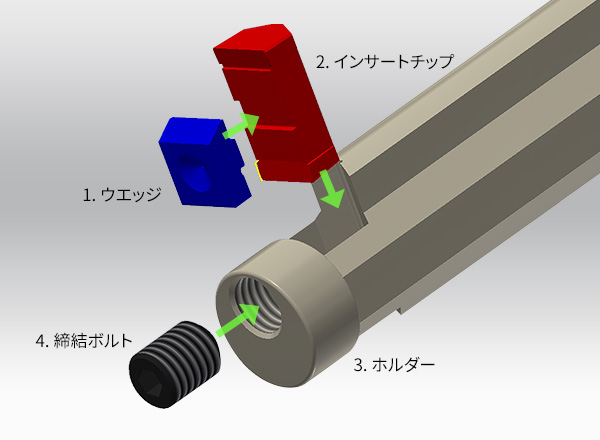

- 通り穴 基本形
-
- 1ウエッジとインサートチップを組み立てます。 (※ウエッジの方向に注意 してください。)
- 2①で組み立てた２つの部品を ホルダーに差し込みます。この時、ウエッジの溝部分と、ホルダーのボルト締結穴の中心部分を一致させます。
- 3締結ボルト を徐々に締めれば組み立て完了です。

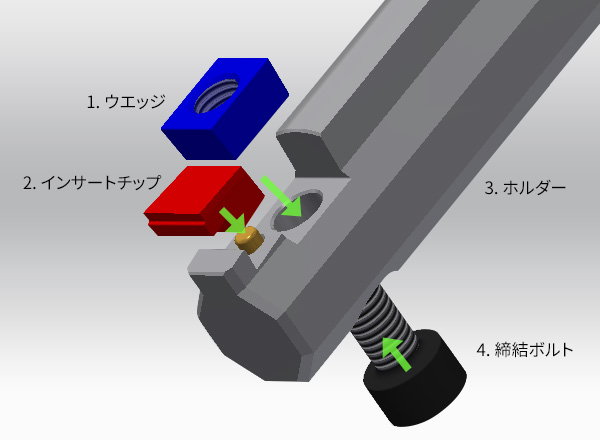

- 止まり穴 基本形
-
- 1インサートチップをホルダーに装着します。この時、インサートチップと 下部にあるピンを合わせて組み立てます。
- 2①で装着したインサートチップと ウエッジ を組み合わせます。この時、ウエッジの中心穴とホルダーのボルト締結穴の中心を一致させます。
- 3締結ボルト を徐々に締めれば組み立て完了です。
