深溝形
深溝形 Deep hole type
シャンク及びホルダー

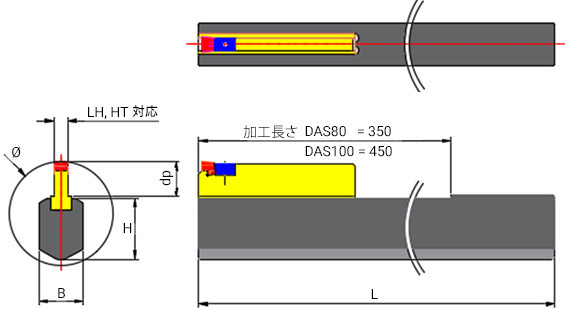

| 区分 | モデル名 | 最小口径 (Ø) | 対応インサート | 加工長さ (㎜) | 切削深さ (㎜) (dp) |
外形寸法 (㎜) B×H×L |
|---|---|---|---|---|---|---|
| シャンク | DAS80 | 80 | - | 350 | - | 39 × 43 × 700 |
| ホルダー | DAH80-WB10 | - | LT10 ~ LT12 | - | 25 | - |
| DAH80-WB14 | LT14 ~ LT16 | |||||
| DAH80-WB18 | LT18 ~ LT20 | |||||
| DAH80-WB22 | HT22 ~ HT32(50) | |||||
| シャンク | DAS100 | 100 | - | 450 | - | 42 × 59 × 800 |
| ホルダー | DAH100-WB10 | - | LT10 ~ LT12 | - | 30 | - |
| DAH100-WB14 | LT14 ~ LT16 | |||||
| DAH100-WB18 | LT18 ~ LT20 | |||||
| DAH100-WB22 | HT22 ~ HT32(50) |
